EINBAUKASSETTENREGISTER
ANWENDUNGSGEBIET
Das air-lab Einbaukassettenregister (EKR) wird in lüftungstechnischen Geräten und
luftströmungsführenden Gehäusen zur Luftvor- oder -nacherwärmung eingesetzt.
Abhängig vom jeweiligen Anwendungsfall wird das EKR hinter einem Filter im Frischluft-
oder Zuluftstrang eingesetzt.

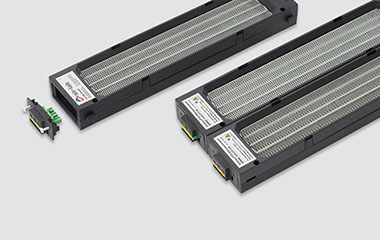

PRODUKTBESCHREIBUNG

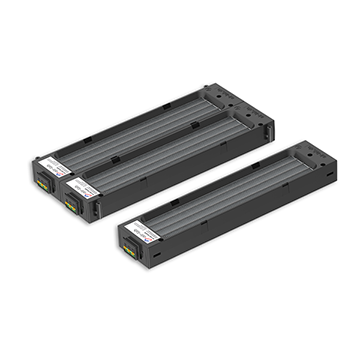

Einbaukassettenregister Twin-Ausführung
Einbaukassettenregister Single-Ausführung
Anschlussleiste

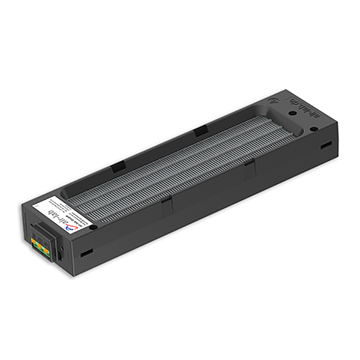

EINBAUKASSETTENREGISTER SINGLE-AUSFÜHRUNG (EKR SINGLE)

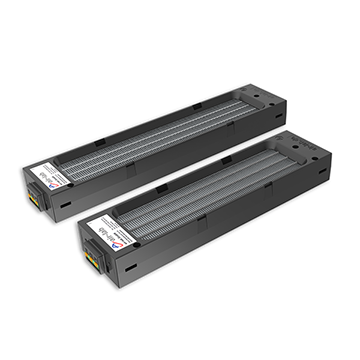

Das air-lab EKR Single ist in 2 Baulängen verfügbar
(7 oder 9 Chipreihen).
PTC-Register
i
Anschlussleiste
i
PTC-Register
i
Anschlussleiste
i

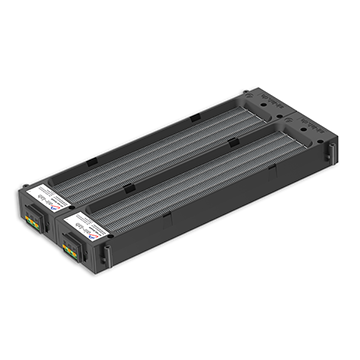

EINBAUKASSETTENREGISTER
TWIN-AUSFÜHRUNG (EKR TWIN)
Das air-lab Einbaukassettenregister in Twin-Ausführung verfügt über denselben Aufbau wie vorgenannte Einbaukassettenregistern in Single-Ausführung.
Mittels H-Verbinder werden zwei Einbaukassettenregistern in Single-Ausführung miteinander verbunden.
4x R-Verbinder zur Befestigung mittels Schraube
i
ANSCHLUSSLEISTE
Die Anschlussleiste dient zum Anschluss der Netzspannung.
Die elektrische Leitungsführung liegt außerhalb der Luftleitung.
Anschluss Netzspannung
i
4x Aufnahme für Verbinder
H-Verbinder zur Befestigung in Gehäusenuten (Zubehör)
Einbaubeispiel
R-Verbinder zur Befestigung mittels Schraube (Zubehör)
Einbaubeispiel
i
PTC-Register
i
Anschlussleiste
i
2x Bohrung zur Befestigung
Einbaubeispiel Verschraubung mit Gehäusewand (ortsfeste Anschlussleiste):
Einbaubeispiel Verschraubung mit EKR („fliegende“ Anschlussleiste):
i
2x H-Verbinder
Verbindung von 2 EKR Single
zu einem EKR Twin
i
TECHNISCHE DATEN
Produktvarianten und technische Daten im PDF-Format können Sie über den nachfolgenden Link herunterladen:
ZUBEHÖR
● Anschlussleiste (Art.-Nr. 70225)
● R-Verbinder (Art.-Nr. 10283)
● H-Verbinder (Art.-Nr. 10290)
