EINBAUKASSETTENREGISTER

ANWENDUNGSGEBIET

Das air-lab Einbaukassettenregister (EKR) wird in lüftungstechnischen Geräten und

luftströmungsführenden Gehäusen zur Luftvor- oder -nacherwärmung eingesetzt.

Abhängig vom jeweiligen Anwendungsfall wird das EKR hinter einem Filter im Frischluft-

oder Zuluftstrang eingesetzt.

PRODUKTBESCHREIBUNG

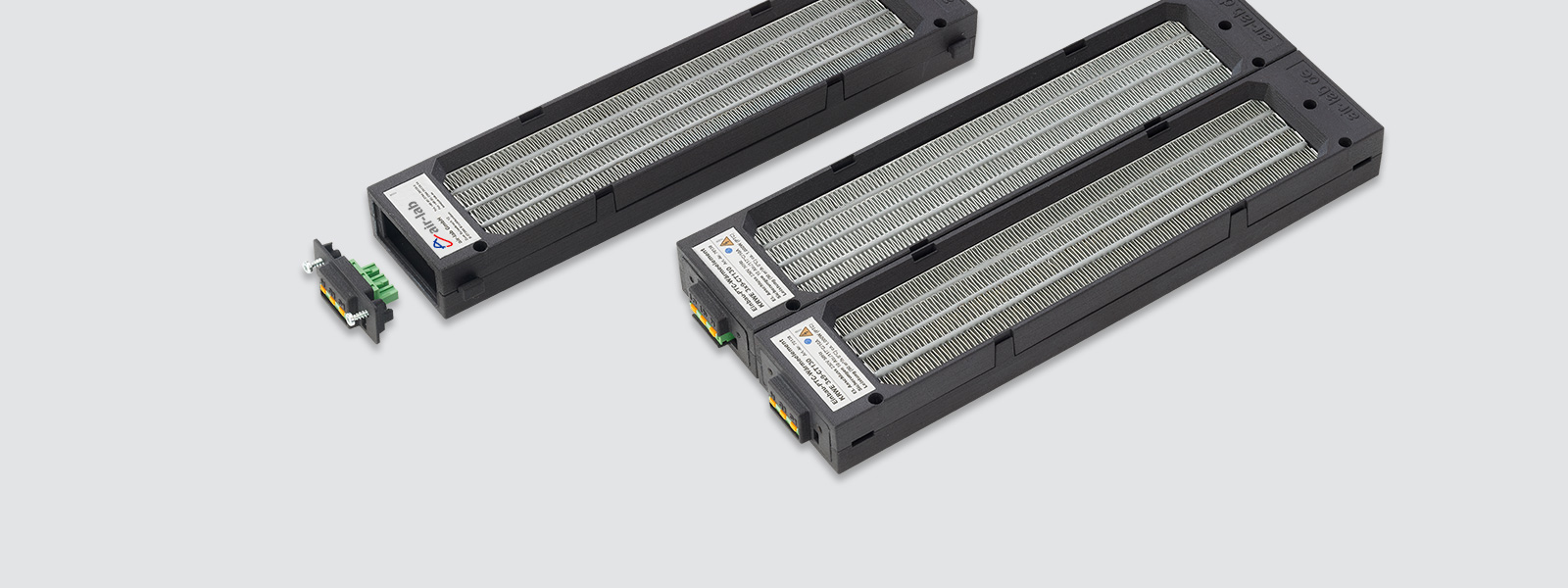

Einbaukassettenregister Twin-Ausführung

Einbaukassettenregister Single-Ausführung

Anschlussleiste

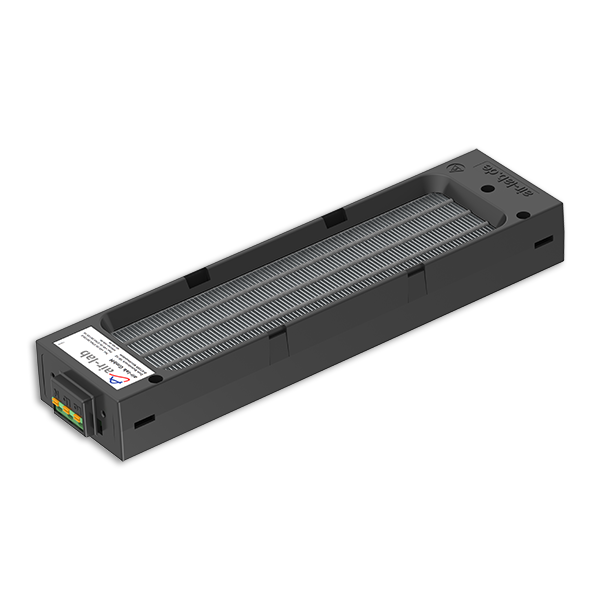

EINBAUKASSETTENREGISTER SINGLE-AUSFÜHRUNG

(EKR SINGLE)

Das air-lab EKR Single ist in 2 Baulängen verfügbar (7 oder 9 Chipreihen).

PTC-Register

i

4x Aufnahme für Verbinder

H-Verbinder zur Befestigung in Gehäusenuten (Zubehör)

Einbaubeispiel

R-Verbinder zur Befestigung mittels Schraube (Zubehör)

Einbaubeispiel

i

Anschlussleiste

i

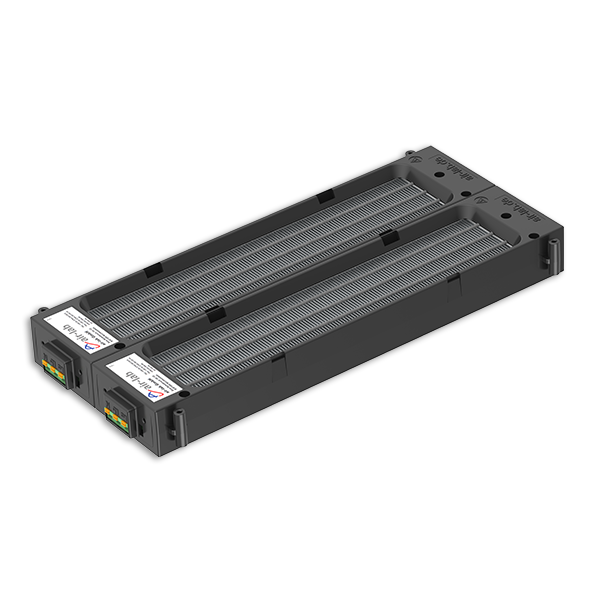

EINBAUKASSETTENREGISTER TWIN-AUSFÜHRUNG

(EKR TWIN)

Das air-lab Einbaukassettenregister in Twin-Ausführung verfügt über denselben Aufbau wie vorgenannte Einbaukassettenregistern in Single-Ausführung.

Mittels H-Verbinder werden zwei Einbaukassettenregistern in Single-Ausführung miteinander verbunden.

PTC-Register

i

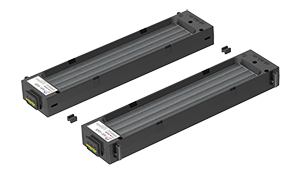

2x H-Verbinder

Verbindung von 2 EKR Single

zu einem EKR Twin

i

Anschlussleiste

i

Anschlussleiste

i

PTC-Register

i

4x R-Verbinder zur Befestigung mittels Schraube

i

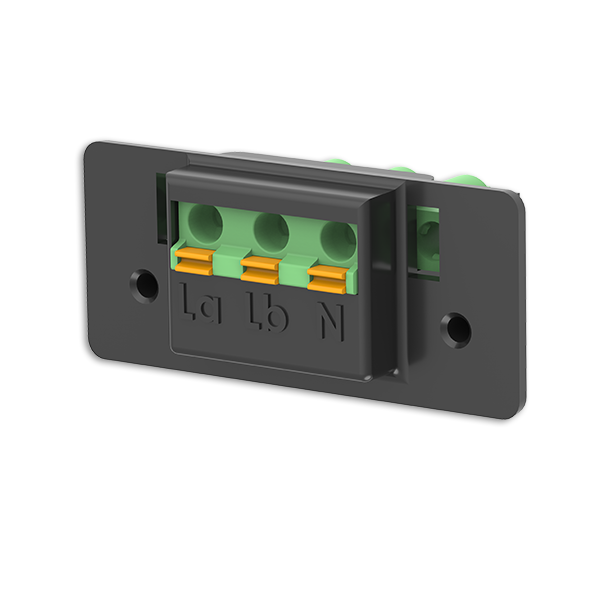

ANSCHLUSSLEISTE

Die Anschlussleiste dient zum Anschluss der Netzspannung.

Die elektrische Leitungsführung liegt außerhalb der Luftleitung.

2x Bohrung zur Befestigung

Einbaubeispiel Verschraubung mit Gehäusewand (ortsfeste Anschlussleiste):

Einbaubeispiel Verschraubung mit EKR („fliegende“ Anschlussleiste):

i

Anschluss Netzspannung

i

TECHNISCHE DATEN

Baureihe

Typ

Einheit

EKR Single

3x7CT130-U

Art.-Nr. 70237

EKR Single

3x7CT145-U

Art.-Nr. 70238

EKR Single

3x9CT130-U

Art.-Nr. 70227

EKR Single

3x9CT145-U

Art.-Nr. 70228

Länge

Breite

Höhe

mm

232

60

30

232

60

30

280

60

30

280

60

30

Volumenstrom

Leistung (TE -10°C)

Leistung (TE 0°C)

Druckverlust

m³/h

W

Pa

30 … 150

672 … 1.029

611 … 960

7 … 66

30 … 150

809 … 1.262

770 … 1.195

7 … 66

30 … 150

857 … 1.477

835 … 1.385

6 … 49

30 … 150

704 … 1.184

683 … 1.114

6 … 49

Volumenstrom

Leistung (TE 20°C)

Leistung (TE 30°C)

Druckverlust

m³/h

W

Pa

15 … 55

387 … 645

352 … 570

3 … 15

15 … 55

455 … 780

432 … 720

3 … 15

15 … 55

527 … 934

487 … 854

3 … 12

15 … 55

421 … 731

386 … 662

3 … 12

Baureihe

Typ

Einheit

EKR Twin

3x7CT130-U

Art.-Nr. 70242

EKR Twin

3x7CT145-U

EKR Twin

3x9CT130-U

Art.-Nr. 70230

EKR Twin

3x9CT145-U

Länge

Breite

Höhe

mm

232

120

30

232

120

30

280

120

30

280

120

30

Volumenstrom

Leistung (TE -10°C)

Leistung (TE 0°C)

Druckverlust

m³/h

W

Pa

60 … 300

1.344 … 2.058

1.222 … 1.920

7 … 66

60 … 300

1.618 … 2.524

1.540 … 2.390

7 … 66

60 … 300

1.714 … 2.954

1.670 … 2.770

6 … 49

60 … 300

1.408 … 2.368

1.366 … 2.228

6 … 49

Volumenstrom

Leistung (TE 20°C)

Leistung (TE 30°C)

Druckverlust

m³/h

W

Pa

30 … 110

774 … 1.290

704 … 1.140

3 … 15

30 … 110

910 … 1.560

864 … 1.440

3 … 15

30 … 110

1.054 … 1.868

974 … 1.708

3 … 12

30 … 110

842 … 1.462

772 … 1.324

3 … 12

ZUBEHÖR

● Anschlussleiste (Art.-Nr. 70225)

● R-Verbinder (Art.-Nr. 10283)

● H-Verbinder (Art.-Nr. 10290)
