VENTILWÄRMEELEMENTE eVA125

Ventilwärmeelemente werden in Bereichen der modernen Lüftungs-Wärmetechnik eingesetzt und dienen

als Zuluft-Nacherwärmer unmittelbar an der Einströmöffnung des jeweiligen Raumes.

Sie übernehmen - einzelraumgeregelt - innerhalb eines Wärmepumpen-Lüftungssystems während

der Kälteperioden die Restabdeckung der erforderlichen Gesamtwärmeleistung.

Bei einfachen Lüftungssystemen werden sie zur Vermeidung von Kaltluft-Zugerscheinungen eingesetzt.

ANWENDUNGSGEBIET

i

i

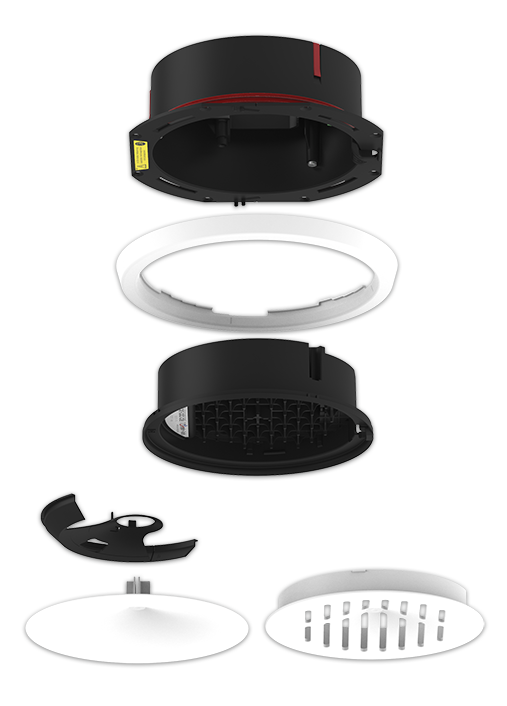

PRODUKTBESCHREIBUNG

Anschlussgehäuse

Aussenkragen

Weitwurfvorsatz

Wärmeelementeinsatz

Ringspaltbegrenzer

Tellervorsatz

Das Anschlussgehäuse dient zum Anschluss von Luftleitung sowie Netzspannung und zur Aufnahme des Wärmeelementeinsatzes. Die elektrische Leitungsführung liegt außerhalb der Luftleitung.

Mittels Zugkeilen erfolgt die Fixierung in einer 125mm-Luftleitung.

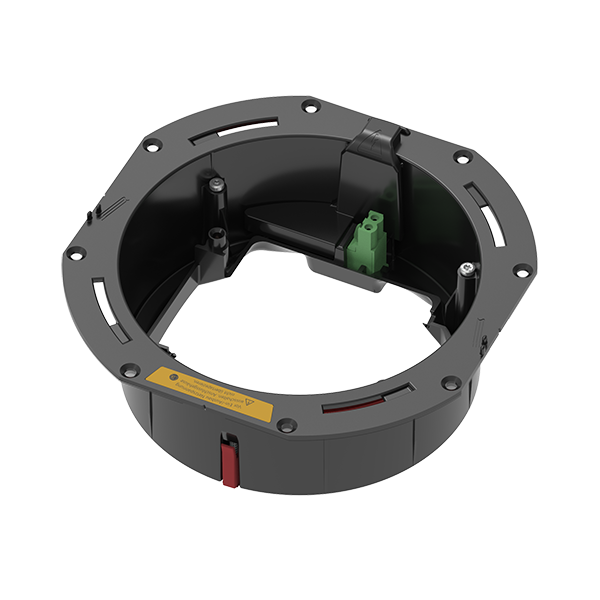

ANSCHLUSSGEHÄUSE

Federleiste zum Anschluss der elektrischen Zuleitung inkl. Abdeckung

i

Schraube (3x) zur Betätigung der Zugkeile

i

Gerade Kanten mit Kerbmarken zur Ausrichtung

i

Schnittmarkierung zur Ablängung der Anschlussleitung

i

Zugkeil in
Parkposition

Zugkeil in Spannposition

i

Lippendichtung

i

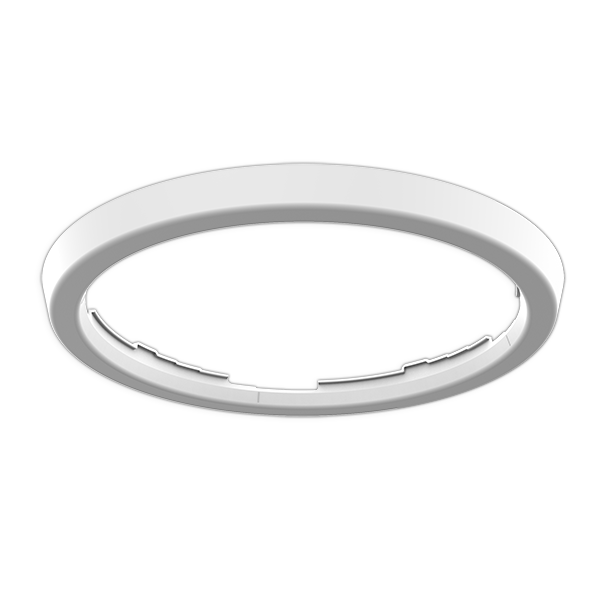

AUSSENKRAGEN

Der Aussenkragen übernimmt die Luftführung in Kombination mit Tellervorsatz und die

designgebende Einfassung mit Teller- bzw. alternativ Weitwurfvorsatz.

Der Aussenkragen ermöglicht eine flächengleiche Anlage auf der Befestigungsebene

oder eine Schattenfugeneinstellung.

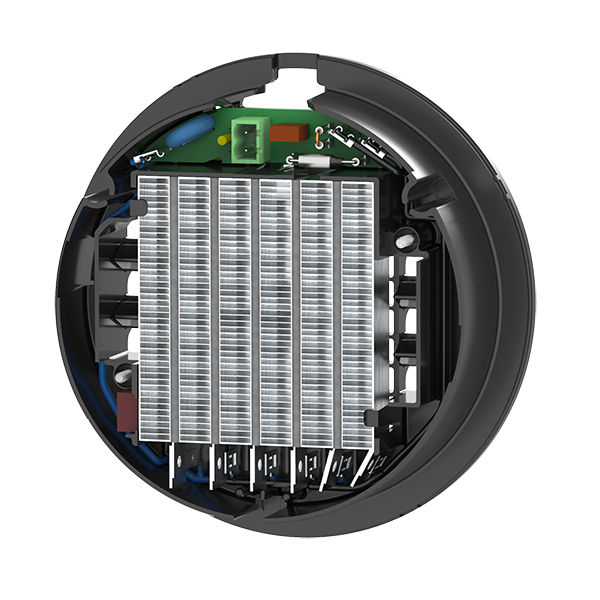

WÄRMEELEMENTEINSATZ

Abstufung zur Einstellung der Schattenfuge

Schattenfuge

(0,0mm / 0,5mm / 1,0mm / 2,0mm)

i

Berührungsschutzgitter

i

Durch Einschub des Wärmeelementeinsatzes in das Anschlussgehäuse erfolgt die

Verbindung zum Netzspannungsanschluss.

Funktionsanzeige

i

Schraube (2x) zur Befestigung im Anschlussgehäuse

i

PTC-Register

i

Leiterplatte mit Brücke

zur Leistungsanpassung, Überspannungsschutz, Strom- und Temperatursicherung

i

Öffnungen, Stopfen für kontrollierten Bypassanteil

i

Temperaturschalter (Option)

i

TELLERVORSATZ

Beim Deckeneinbau kommt der Tellervorsatz mit einem Luftaustrittswinkel von 360° zum Einsatz.

Der Tellervorsatz verfügt über Raststufen, über die der Luftaustrittsspalt in 1mm Abstufung einstellbar ist.

Hohlkreuz zur Befestigung

auf Wärmeelementeinsatz

(5 Raststufen)

Reproduzierbare Einstellung durch Einsatz abgestufter Tiefenanschläge

i

WEITWURFVORSATZ (SCHLITZBLENDE)

Fenster zum Ablesen der Einstellposition

i

Sollbruchstelle B-B zur Kürzung des RSB um 30°

i

Sollbruchstelle A-A zur Kürzung des RSB um 30°

i

Beim VWE-Wandeinbau kommt der Weitwurfvorsatz mit Schlitzblende zum Einsatz.

Durch die Querschnittsverengung der Austrittsschlitze wird eine relativ große Wurfweite der Luft erzielt.

Rastende Aufnahme im Wärmeelementeinsatz

i

PRODUKTVARIANTEN

Anschlussgehäuse

Aussenkragen

Wärmeelementeinsatz

Ringspaltbegrenzer

Tellervorsatz

Weitwurfvorsatz

eVA 125

5x3CT130-U TV

Art.-Nr. 70273

●

eVA 125

5x3CT130-U WV

Art.-Nr. 70274

●

Baureihe

Typ

TECHNISCHE DATEN

Baureihe

Typ

Einheit

eVA 125

5x3CT130-U TV

Art.-Nr. 70273

eVA 125

5x3CT130-U WV

Art.-Nr. 70274

Einbauart

Einbaudurchmesser / Durchmesser Luftanschluss

Einbautiefe

Fixierung / Befestigung

Volumenstrom (empfohlen)

Leistung Zone 1…5 (TE 20°C)

Leistung Zone 1, 2 u. 5 (TE 20°C)

Leistung Zone 1…5 (TE 30°C)

Leistung Zone 1, 2 u. 5 (TE 30°C)

Druckverlust

mm

m³/h

W

Pa

Decke

125

47,5

Zugkeil (3x)

15 … 35

238 … 339

132 … 170

223 … 307

123 … 155

7 … 30

Wand

125

47,5

Zugkeil (3x)

15 … 35

238 … 339

132 … 170

223 … 307

123 … 155

7 … 30
